Customized Precision Metal Stamping for EMI RFI Protection in High-Frequency Electronic Devices with Custom PCB RF Shield

사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑

제품 소개 - PCB RF 실드
  • 강조하다

    고주파 PCB RF 방호

    ,

    EMI RFI 보호 PCB RF 보호

    ,

    맞춤형 PCB RF 방호

  • 제품
    SMD EMI PCB RF 실드 커버, 스탬핑 접촉, 금속 부품류
  • 과정
    펀칭 스탬핑을 줄여 용접되면서, 시트 제작을 금속을 입히세요
  • 적용
    SMD EMI PCB RF 쉴드 커버, 모바일 PCB 커버
  • 용인성
    +/-0.02mm
  • 장비
    정밀 스탬핑 부
  • 소재
    함석판 동-니켈-아연 합금
  • 기능
    차폐 덮개
  • 사용
    PCB 보드, 휴대폰 커버, 컴퓨터, GPS, 시계, 디지털 제품 및 기타 전자 제품, 전자파 간섭(EMI) 방지, PCB 부품 및 LCM 실드
  • 표면 마감 처리
    정상적, 틴 플래팅, 니켈 도금
  • 패키지
    플레이틱 가방, 물집 상자가 릴을 타진합니다 또는 당신의 요구된 것으로서
  • 이름
    정밀도 관례 각인 금속 SMD PCB RF EMI 방패 덮개, 방패 구조
  • 공급
    100000/month
  • 원래 장소
    중국
  • 브랜드 이름
    Xianheng
  • 인증
    ISO 9001:2015 SGS RoHS
  • 모델 번호
    RF-XG-35
  • 문서
    제품 설명서 PDF
  • 최소 주문 수량
    1 PC
  • 가격
    USD 0.01$-0.5$
  • 포장 세부 사항
    판지 나무 케이스
  • 배달 시간
    5~8일
  • 지불 조건
    T/T, 웨스턴 유니온, 머니그램
  • 공급 능력
    주당 10000 세트

사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑

  • Customized Precision Metal Stamping for EMI RFI Protection in High-Frequency Electronic Devices with Custom PCB RF Shield
  • Customized Precision Metal Stamping for EMI RFI Protection in High-Frequency Electronic Devices with Custom PCB RF Shield
  • Customized Precision Metal Stamping for EMI RFI Protection in High-Frequency Electronic Devices with Custom PCB RF Shield
  • Customized Precision Metal Stamping for EMI RFI Protection in High-Frequency Electronic Devices with Custom PCB RF Shield
가격 받기 지금 연락

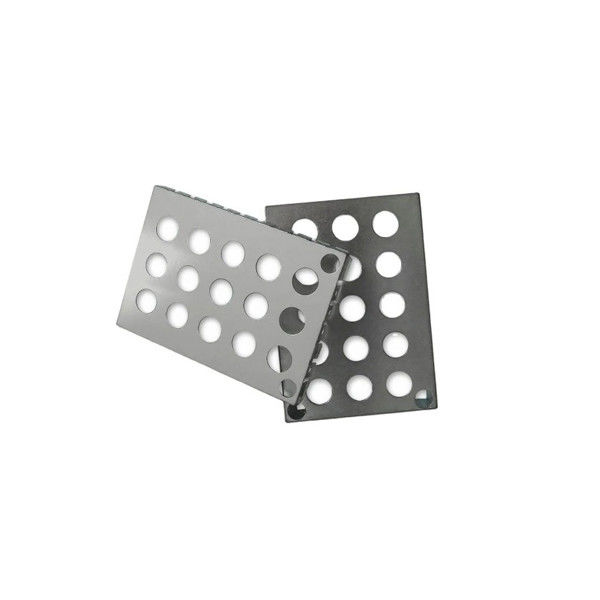

사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑 0

사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑

설명사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑

Customized precision metal stamping is a specialized manufacturing process tailored to produce high-precision electromagnetic interference (EMI) and radio frequency interference (RFI) shielding solutions for printed circuit boards (PCBs) operating in high-frequency environments (e예를 들어, 5G, Wi-Fi 6E, 레이더, IoT 및 자동차 레이더 시스템). 이 방법은 고급 도구, 재료 선택,그리고 신호의 무결성을 보장하는 맞춤형 RF 방패를 만들기 위한 엔지니어링 설계, 전자기 호환성 (EMC) 및 규제 준수 비용, 무게 및 조립 효율성을 최적화하는 동시에.

소재사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑


재료 및 시험 보고서
금속알루미늄알루미늄 2024 알루미늄 5052 알루미늄 6061-T6
알루미늄 6063 알루미늄 7075 알루미늄 MIC 6
스테인리스 스틸SUS303, SUS304, SS316, SS316L
UNS S32304 UNS S32003 UNS S31803 UNS S32205
UNS S32760 UNS S32750 UNS S32550 UNS S32707
철강12L14 4140 1018 1045 12L14 4130 4142,O1 도구제철
D2 도구 강철,A36 1008,연금42
티타늄1~4학년 5학년 9학년
금속260, C360, H59, H60, H62, H63, H65, H68, H70
구리
광소 청동
금속C932
 탄소 섬유
 PTFE폴리테트라플루오레틸렌 (PTFE)
플라스틱아세탈(폴리옥시메틸렌 (POM)) [델린]
PEEK폴리카보네이트
폴리스티렌폴리 에테르 케톤
나일론
ABS
PVC
아크릴
 G-10 가롤라이트 유리섬유



최종 결과
기계화 된 것날카로운 가장자리와 부러지는 제거 될 것입니다
펄스 블래스트부분 표면은 부드럽고 매트한 외관을 남깁니다.
소금화제2형은 부식 저항성 가공을 만듭니다. 부품은 다양한 색상으로 소금화 될 수 있습니다. 맑은 색, 검은 색, 빨간색 및 금색이 가장 일반적이며 일반적으로 알루미늄과 관련이 있습니다.

타입 III는 두꺼우며 부식 저항 외에도 착용 저항 층을 만듭니다.
2형의 환자에게 나타납니다.

파우더 코트

이것은 파우더 페인트를 조각에 뿌려서 오븐에 구워주는 과정입니다.
이 방식 으로써, 고장, 부식 에 저항 하는 단단 한 층 이 만들어지고, 표준 층 보다 더 내구성 이 있습니다.
다양한 색상 을 사용 하여 원하는 미적 인 면 을 만들 수 있습니다.

맞춤형이메일, 스카이프, 왓츠앱을 통해 연락하세요. 우리는 당신을 위해 마무리 과정을 살펴볼 것입니다.
다른 것
용인성+/- 0.005mm
선행 시간샘플에 1-2주, 대량 생산에 3-4주
도면 승인솔리드 워크스, 프로/엔지니어, 오토캐드 (DXF, DWG), PDF
지불 조건TT/Paypal/WestUnion




사용자 지정 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위해 사용자 정의 정밀 금속 스탬핑 산업

1항공기 부품
2자동차 부품
3부속 부품
4의학적 부품
5석유화학 부품
6교육 부문

고품질의 RF 방패의 특징

1높은 정밀도
2짧은 처리 시간
3. 더 쉽게 사용자 정의 / 개인화

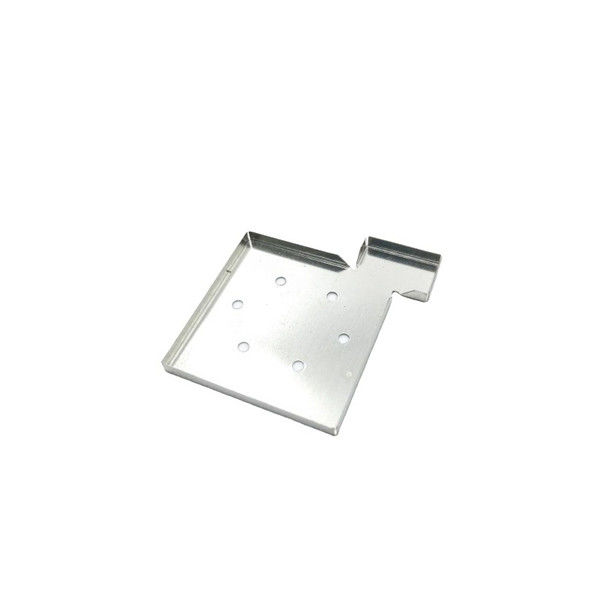

사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑 1
우리 의 장점

1고주파 환경에서의 최적화된 성능
크로스 스톡 및 노이즈 감소: 사용자 정의 보호막은 민감한 RF 구성 요소 (예를 들어, 오시레이터, 믹서, 증폭기) 를 간섭으로부터 격리하여 신호 대 노이즈 비율 (SNR) 및 비트 오류 비율 (BER) 를 향상시킵니다.
주파수 특유의 보호: 맞춤형 설계 (예: 슬로트 또는 구멍 뚫린 보호) 는 컴팩트 장치의 열 관리를 위한 환기 필요와 보호 효과 (SE) 를 균형 잡을 수 있다.
2비용 효율성 및 확장성
낮은 도구 비용: 스탬핑 마스는 중~대량 (10,000개 이상) 에 비해 CNC 가공이나 광화학 발열에 비해 재사용 가능하고 비용 효율적입니다.
재료 효율성: 고급 둥지 알고리즘은 폐기물을 최소화하여 레이저 절단 또는 접힌 방패에 비해 재료 비용을 20~40% 감소시킵니다.
3급속한 프로토타입 제작으로 시장에 출시되는 시간을 가속화합니다.
빠른 설계 반복: 내부 도구와 디지털 쌍둥이 시뮬레이션은 24~72시간 프로토타입 배달을 가능하게 하며, 빠른 EMC 테스트와 설계 정교화를 가능하게 한다.
원활한 PCB 통합: 방패는 자동 픽 앤 플래스 조립을 위해 설계되었으며, 수동 용접 또는 접착제 결합 단계를 제거하고 노동 비용을 최대 50%까지 줄입니다.

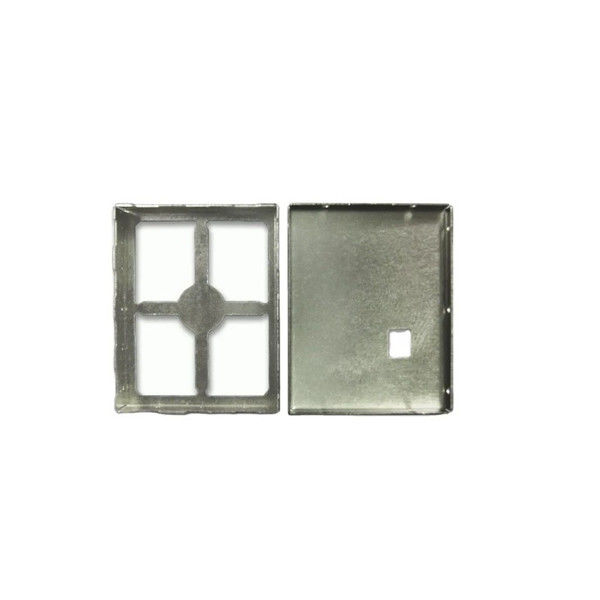

사용자 정의 PCB RF 방패를 가진 고주파 전자 장치에서 EMI RFI 보호를 위한 사용자 정의 정밀 금속 스탬핑 2

FAQ

Q1: 제품 및 가격 정보를 어디서 얻을 수 있습니까?
A1: 저희에게 문의 이메일을 보내, 우리는 우리가 당신의 우편을 받을 때 연락할 것입니다.
Q2: 얼마나 오래 샘플을 얻을 수 있습니까?
A2: 귀하의 특정 항목에 따라 일반적으로 3-7 일 이내에 필요합니다.
Q3: 어떤 종류의 정보를 요약에 필요한가요?
A3:제품 도면을 PDF로 제공하여 STEP 또는 IGS로 제공하면 더 좋습니다.
Q4: 지불 조건은 무엇입니까?
A4: 우리는 지불 보증금으로 50%를 받아, 상품이 완료되면, 우리는 당신의 체크를 위해 사진을 찍고 당신은 그 다음 잔액을 지불합니다.
Q5: 당신은 무역 회사 또는 공장입니까?
A5: 우리는 10명의 경험이 많은 엔지니어와 650명 이상의 직원이 있으며 대략 2,000 평방 피트 작업장 면적을 가진 직접 공장입니다.
Q6: 우리가 도면을 가지고 있지 않으면 어떻게 해야 합니까?
A6: 우리의 공장으로 샘플을 보내십시오, 우리는 복사하거나 더 나은 솔루션을 제공 할 수 있습니다. 크기 (길이, 높이, 너비) 와 함께 사진 또는 초안을 보내십시오.CAD 또는 3D 파일은 주문하면 당신을 위해 만들어질 것입니다.
